特長

• ●モータ電源などに向いた多極コンセント
• ●大電流(600A)、高電圧(1,000V)に対応可能なラインアップ
• ●すべてのモデルで優れた保護等級（IP66/IP67）
• ●壁取り付け、ケーブル中継両方を選択可能
• ●誤挿入防止などの各種安全機能
• ●耐久性の高い堅牢な設計

主なアプリケーション

• ●食品工場内のポンプ電源
• ●船舶の港湾内での陸上給電
• ●電動重機のバッテリー充電
• ●移動式射出成型機の電源
• ●航空機格納庫内での整備機器の電源
• ●スタジアムでの芝生育成用ライトの電源
• ●リフティングマグネットの電源
• ●コンテナ運搬用ガントリークレーンの電源

シリーズ一覧表

シリーズ名	DS9 Poly	DS9 Metal	DS2 250A	DS2 350A	DS4	PFQ4	PFC6
ケース材質	プラスチック	金属
電流値	150A	150A	250A	350A	400A	400A	600A
電圧値	AC100V	AC100V	AC100V	AC220-250V	AC100V	AC220-250V	AC220-250V
	AC190-230V	AC190-230V	AC190-230V	AC380-440V	AC190-230V	AC380-440V	AC380-440V
	AC380-440V	AC380-440V	AC380-440V	AC660-690V	AC380-440V	AC660-690V	AC660-690V
	AC660-690V	AC660-690V	AC660-690V		AC660-690V		AC1000V
	AC1000V	AC1000V	AC1000V		AC1000V
極数	2P+E	2P+E	2P+E	3P+N+E	2P+E	3P+E	3P+E
	3P+E	3P+E	3P+E		3P+E	3P+N+E	3P+N+E
	3P+N+E	3P+N+E	3P+N+E
保護等級	IP66/IP67	IP66 / IP67
	/ IP69
耐衝撃性	IK09	IK10
使用温度範囲	- 40℃　～　+ 60℃
嵌合遮断安全機能	デコンタクター　（P5参照）			パイロット信号　（P6参照）
パイロット信号 標準装備	なし			あり　2極
Aux信号 標準装備	なし					6極	2極
Aux信号 追加オプション	+2極　+4極　+6極			なし
ケーブルサイズ 軟銅線　mm2	25 - 70	25 - 70	70 - 95	95 – 150	95 – 150	95 – 240	95 – 240
ケーブルサイズ 通常銅線　mm2	25 - 95	25 - 95	70- 120	95 – 185	95 - 185	95 - 240	95 - 240

組み合わせ方

通電仕様にあわせてソケットアウトレット（メス）とインレット（オス）を選定します。次にそれぞれを「壁取り付け」、「パネル取り付け」、「ケーブル取り付け」するかによって ボックス、スリーブ、ハンドルなどのアクセサリーを選定し組み合わせて使用します。ケーブル中継として組み合わせることも可能です。
組み合わせ方により、メス側（電源側）とオス側（負荷側）を壁側にもケーブル側にも配置できます。

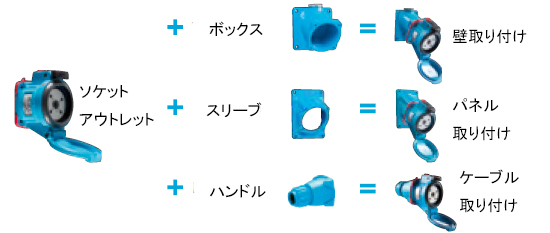

ソケットアウトレット（メス）とアクセサリーの組み合わせ

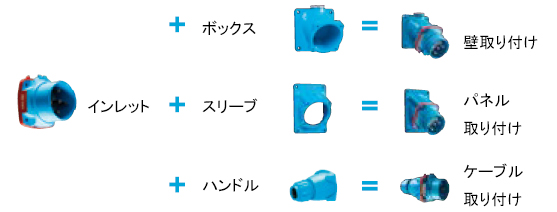

インレット（オス）とアクセサリーの組み合わせ

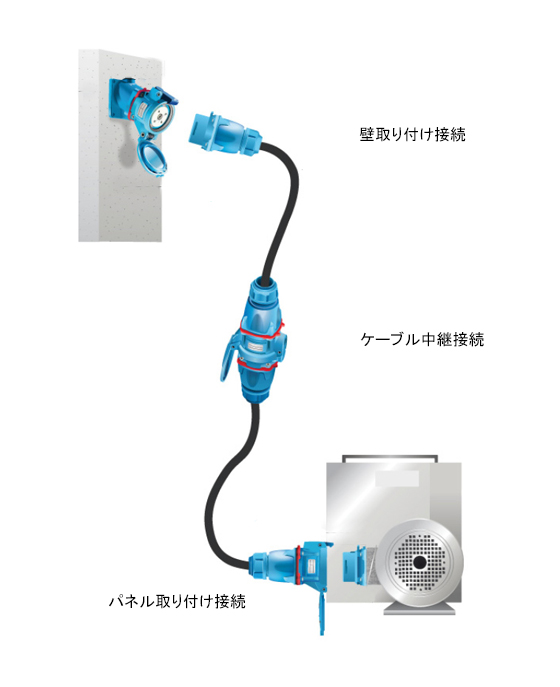

配置例

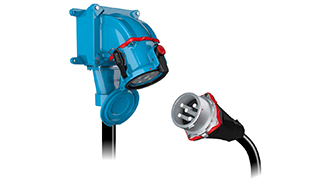

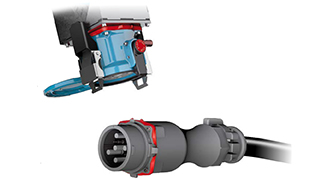

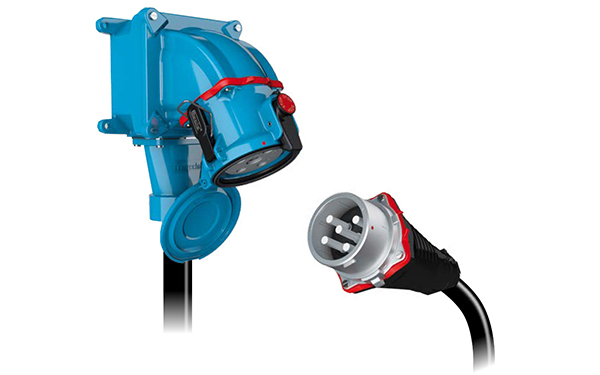

DS9 Polyシリーズ

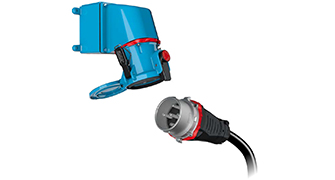

プラスチックケースを採用することで軽量性とIP66/IP67/IP69の高い保護等級を持った150Aの通電が可能なシリーズ。通電したままの遮断（抜去）にも耐える特殊な接点機構を持っています。

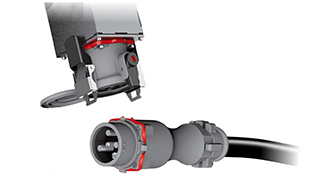

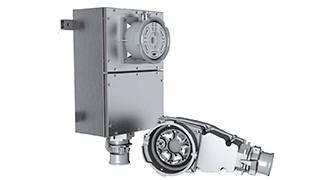

DS9 Metalシリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った150Aの通電が可能なシリーズ。通電したままの遮断（抜去）にも耐える特殊な接点機構を持っています。

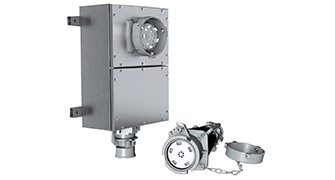

DS2 250Aシリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った250Aの通電が可能なシリーズ。通電したままの遮断（抜去）にも耐える特殊な接点機構を持っています。

DS2 350Aシリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った350Aの通電が可能なシリーズ。通電遮断は非対応ですがパイロット信号端子によりインターロッキング可能です。

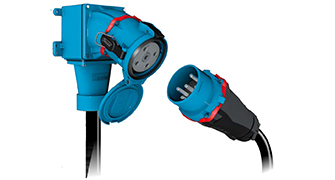

DS4シリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った400Aの通電が可能なシリーズ。通電遮断は非対応ですがパイロット信号端子によりインターロッキング可能です。

PFQ4シリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った400Aの通電が可能なシリーズ。通電遮断は非対応ですがパイロット信号端子によりインターロッキング可能です。動力用とは別に6極の信号用端子を標準搭載しています。

PFC6シリーズ

金属ケースを採用することで堅牢性とIP66/IP67の高い保護等級を持った600Aの通電が可能なシリーズ。通電遮断は非対応ですがパイロット信号端子によりインターロッキング可能です。動力用とは別に2極の信号用端子を標準搭載しています。

製品型式一覧

下記以外の型式の商品もございます。詳しくはお問い合わせください。
